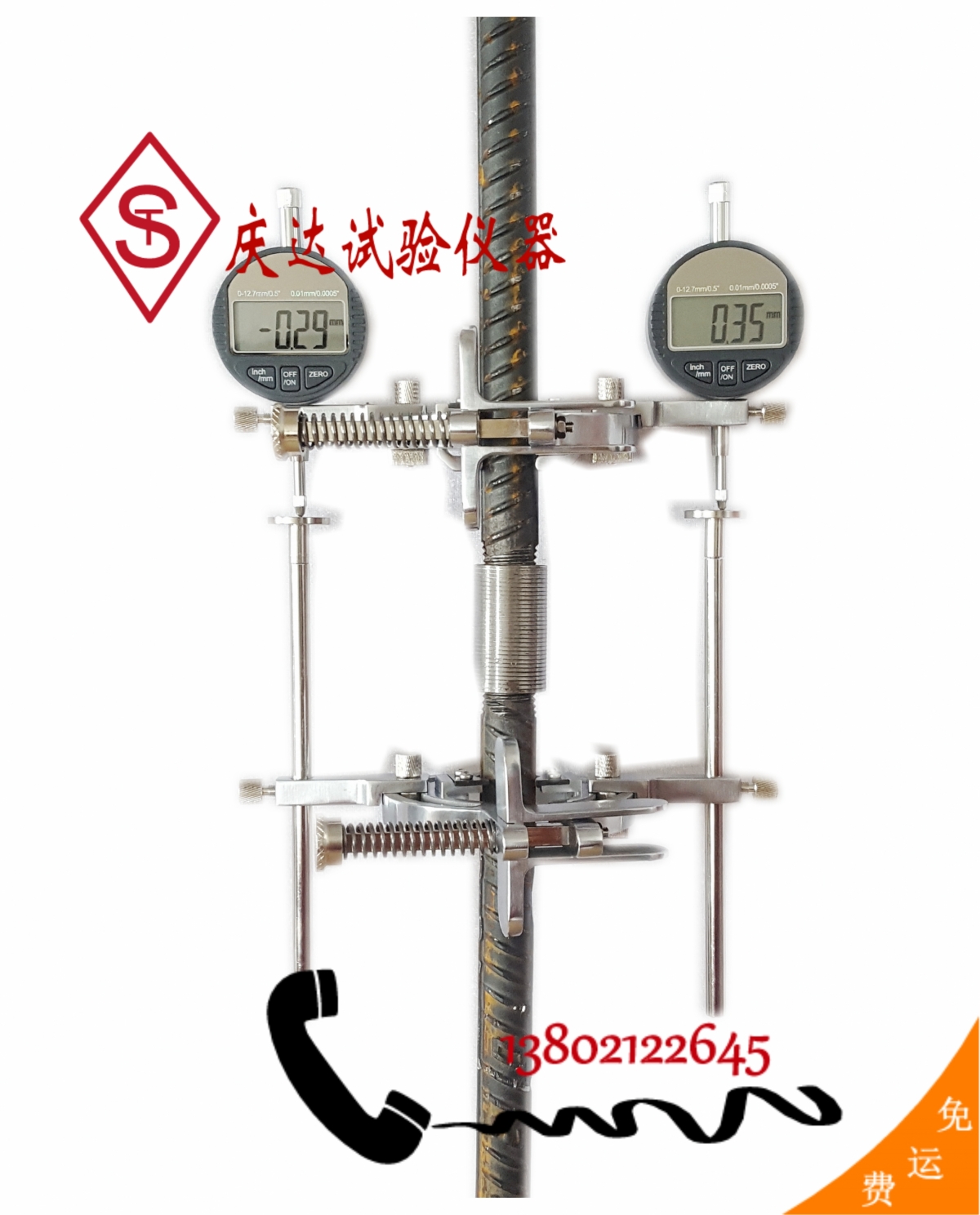

BL40型金屬材料變形測量儀,鋼筋機械連接殘余變形檢測儀

BL40型金屬材料變形測量儀是本公司針對鋼筋接頭以及不規則外表材料,進行材料變形測試的測量儀器,本儀器結構簡單、使用方便,能進行任何外形材料的變形測試裝置。

 一、結構特點

本產品的主要由上側量支架3和下測量支架4組成,上量支架分別裝有兩個回轉測量臂79,兩個回轉測量臂分別安裝兩個測量表12。下測量支架也安裝有兩個回轉測量臂810,兩個回轉測量臂分別安裝兩個測量桿56。上、下測量支架分體安裝,回轉測量臂可以沿著支架上的圓弧槽回轉,實現多方位測量。

二、安裝使用說明











a)將試件上打印規定標準長度:

b)將兩個測量表12的表桿分別插入上測量支架3兩個回轉測量臂79的圓孔內,旋緊頂緊螺釘1113將測量表固定:

c)將兩個測量桿56分別插入下測量支架4兩個回轉臂810的圓孔內,并使測量桿56的測量盤向上,旋緊頂緊螺釘1214將測量桿固定;

d)壓緊夾緊手柄19使測量支架漲開,將上測量支架3安裝在試件的上標距點,下測量支架4安裝在時間的下標距點;

e)旋松上支架上回轉臂緊固螺釘15161718,使上測量支架3的回轉臂79帶動測量表12在回轉槽內回轉,下測量支架4的回轉臂810帶動測量桿56在回轉槽內回轉;

f)調整回轉臂,使上測量支架3上的測量表12的表桿與下測量支架4的測量桿56同軸時,旋緊回轉臂緊固螺釘11121314。安裝完畢。

三、鋼筋機械連接接頭殘余變形試驗實驗步驟及數據采集

1、將接頭試件套筒外2倍鋼筋直徑處做出標記;

2、將上、下測量支架按“安裝使用說明”所述,安裝在接頭試件上。安裝時應將測量支架內量夾緊刀片的刀口對準鋼筋的縱肋,并使刀架支撐座上的“v”型槽與刀片“v”型刀片口同時與縱肋接觸;

3、調整上、下測量指甲的回轉臂,使上測量支架測量表與下測量支架的測量桿同軸,調整完畢后鎖緊回轉臂。

4、將安裝好測量裝置的試件夾持在試驗機上,加以0.02fyk的初始荷載(見表1),穩定初始荷載,按壓測量表上的清零按鍵,使測量表顯示為“0”;

5、緩慢加載,加載zhi0.6fyk后,卸載致0.02fyk,讀取兩個測量表的讀數并加以記錄,兩個測量表讀數的平均值為試件的殘余變形。

四、加緊刀片的更換

本變形測量儀適用于各種金屬材料的變形測試試驗,前述的實驗方法僅為本儀器的一種特例,如需進行其他金屬材料的變形測試試驗(如:鋼絞線、冷軋扭鋼筋)只需更改夾緊刀片即可實現。刀片更換只需旋松兩個壓刀螺釘,更換相應刀片后重新擰緊。

五、引伸計的配套使用

本變形測量儀按照上述配備使用帶數據輸出的的測量表外,還可以配套引伸計使用,引伸計的安裝需配備我公司提供的專用轉化片,具體使用說明請參照BL40型。

六、注意事項

1、數顯測量表應根據相應計量檢定規定進行檢定,檢定合格后方可使用;

2、數顯測量表為精密測量儀表,使用時不得磕碰;

3、本說明說表1中的相關數據是根據《鋼筋機械連接技術規程》JGJ107中的規定計算得出,如有異議,以相應的標準規范為準。

1 鋼筋機械連接頭殘余變形加載表 單位:KN


鋼筋級別

335

400

500

φ12

0.02fyk

0.76

0.90

1.13

0.6 fyk

22.73

27.14

33.93

φ14

0. 02fyk

1.03

1.23

1.54

0.6fyk

30.94

36.95

46.18

φ16

0.02fyk

1.35

1.61

2.01

0.6fyk

40.41

48.25

60.32

φ18

0.02fyk

1.71

2.04

2.54

0.6fyk

51.15

60.07

76.34

φ20

0.02fyk

2.11

20.51

3.14

0.6fyk

63.15

75.40

94.25

φ22

0.02fyk

2.55

3.04

3.80

0.6fyk

76.41

91.23

114.04

φ25

0.02fyk

3.29

3.93

4.91

0.6fyk

98.67

117.81

147.26

φ28

0.02fyk

4.13

4.93

6.16

0.6fyk

123.77

147.78

184.73

φ32

0.02fyk

5.39

6.43

8.04

0.6fyk

161.65

193.02

241.27

φ36

0.02fyk

6.82

8.14

10.18

0.6fyk

204.59

244.29

305.36

φ40

0.02fyk

8.42

10.05

12.57

0.6fyk

252.58

301.59

377.00
