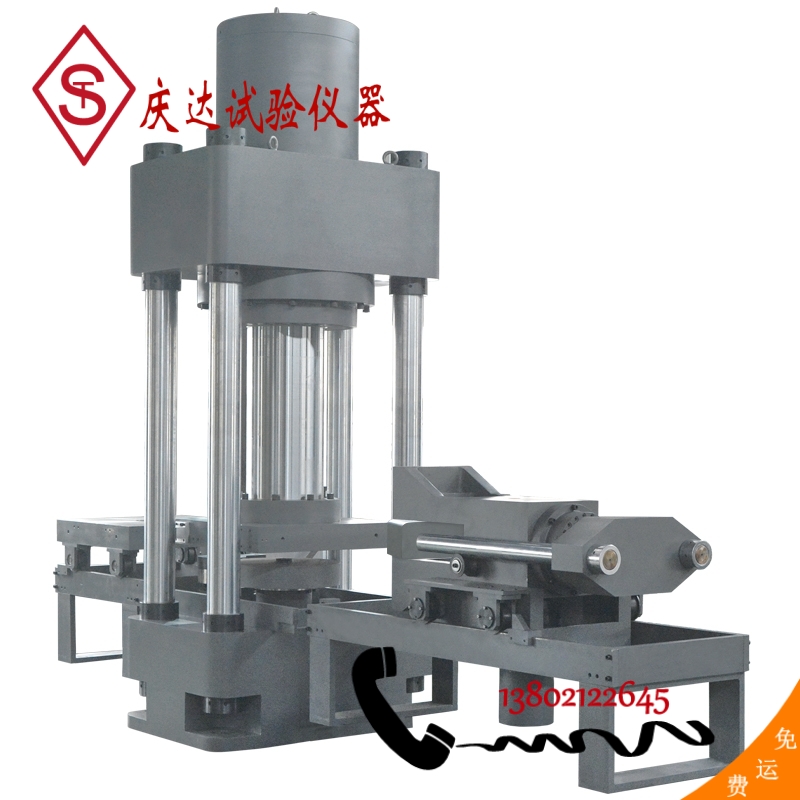

YJW-10000微機控制電液伺服壓剪試驗機
一、產品概述
YJW-10000型微機控制電液伺服壓剪試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其主要結構由試驗主機框架、剪切機架、轉角測量機架、主油源(液壓動力源)、電氣控制系統等組成，最大試驗力10000kN，試驗機準確度等級1級。
YJW-10000型微機控制電液伺服壓剪試驗機主要用于各種橋梁板式、盆式橡膠支座在抗壓、抗剪切力的復雜條件下，檢測支座的軸向徑向抗壓、抗剪、轉角力學試驗;可進行橡膠支座的抗壓強度、抗壓彈性模量、抗剪粘結性能、抗剪老化、摩擦系數、轉角等試驗，也可以進行混凝土等其他材料試樣的彈性模量及壓縮性能檢測。
該試驗機及配件符合以下標準要求：
GB/T2611-2007《試驗機通用技術要求》
GB/T3159-2008《液壓式萬能試驗機》
JB/T11582-2013《壓剪試驗機》
GB20688.4-2007《橡膠支座 第四部分：普通橡膠支座》
GB/T17955-2009《球型支座技術條件》
JT/T4-2004《公路橋梁板式橡膠支座》
JT/T391-2009《公路橋梁盆式橡膠支座》
TB/T1893-2006《鐵路橋梁板式橡膠支座》
TB/T2331-2013《鐵路橋梁盆式支座》
TB/T3320-2013《鐵路橋梁球式支座》
二、主要參數
最大試驗力：10000KN ;
準確度等級： 1級;
示值相對誤差：±1%;
有效測量范圍：1%-100%F·S(全量程不分檔);
結構：四柱框架;
上下壓板距離調節方式：油缸調節;
立柱間距離：1200mm;
上下壓板間距離：1000mm;
壓板尺寸：1050mm×1050mm;
主油缸活塞行程：1000mm;
主油缸活塞位移速度：0-100mm/min;
位移測量范圍：0-1000mm;
軸向變形測量范圍： 0-20mm;
徑向變形測量范圍： 0-10mm;
變形測量分辨力：0.001mm;
主機外形尺寸：6000mm×1750mm×4580mm;
油源柜尺寸：1400mm×1000mm×1300mm;
控制柜尺寸：1100 mm×800 mm×900 mm;
整機功率：2kW;
油源柜重量：1100 kg;
控制柜重量：300 kg;
主機重量： 38000kg;
剪切試驗部分
水平剪切力：2000 KN;
示值相對誤差：±1%;
水平活塞行程： 200mm;
剪切板尺寸：1050mm×1050mm;
拉伸速度：0-100mm/min;
位移測量范圍：0-200mm;
位移測量分辨力：0.01mm;
轉角試驗部分
轉角頂出力：1000KN;
示值相對誤差：±1%;
轉角活塞行程：200mm;
位移測量范圍：0-200mm;
位移測量分辨力：0.01mm;
